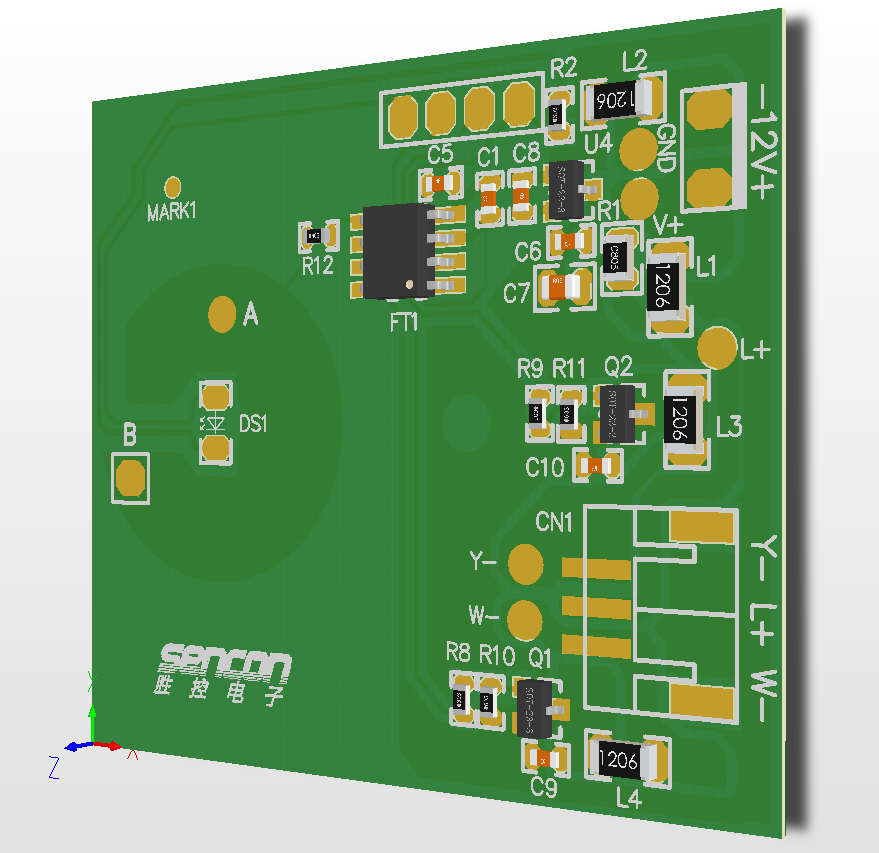

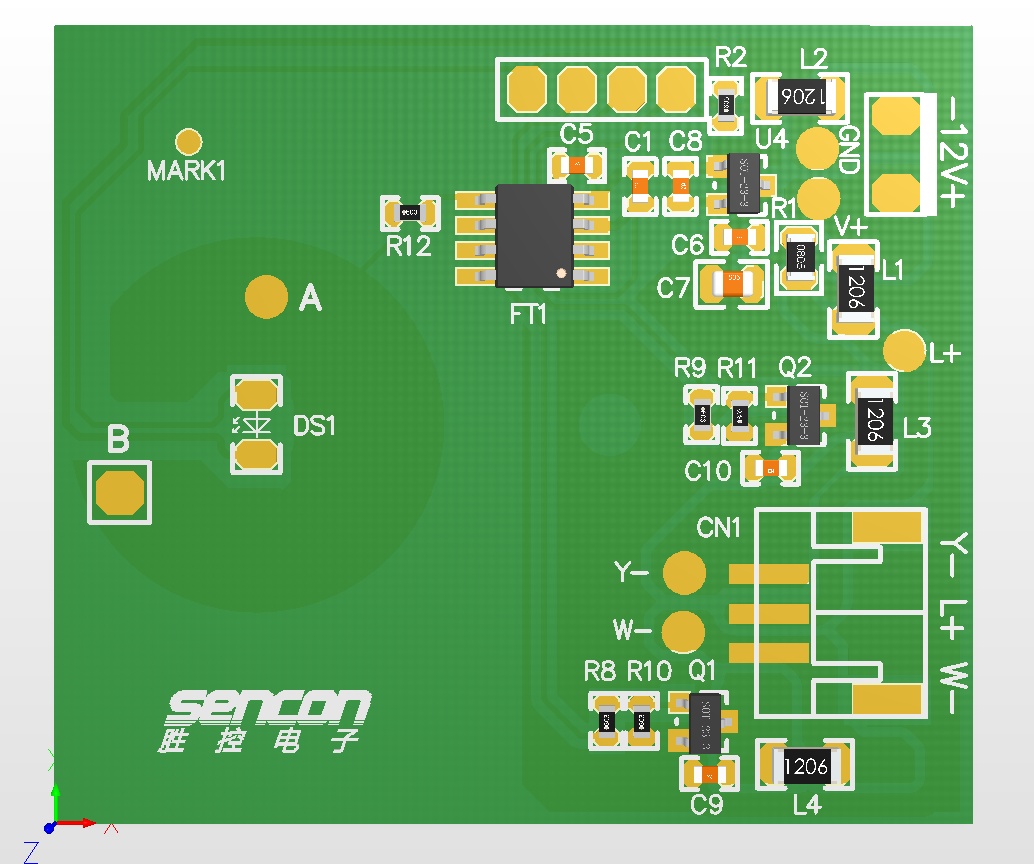

无频闪触摸台灯电路板

单键触摸灯、12V、功率随灯板、无级调光 无频闪触摸台灯 I. 产品综述: 单键无极调光触摸台灯。 II. 产品应用范围 室内台灯,无电池。 III. 产品特点 1.外观设计时尚, 2.LED调光过渡...
咨询热线:0769-89914910

产品介绍

单键触摸灯、12V、功率随灯板、无级调光
无频闪触摸台灯

I. 产品综述:
单键无极调光触摸台灯。

II. 产品应用范围
室内台灯,无电池。

III. 产品特点
1.外观设计时尚,
2.LED调光过渡用柔光处理,无频闪;
3. DC12V,无极调光 LED驱动。
IV. 产品测试数据、参数特性:
PWM频率:20kHz

V. 主要元器件及参数说明:
主要元器件:触摸IC、二极管、MOS管
PCB尺寸厚度、整体高度:12*15*1mm
VI. 规格、功能、操作详述
a、初始上电时, LED 灯不亮。
b、 短按触摸(触摸持续时间小于550ms),可实现灯光的开关亮灭控制。一次短按触摸,灯亮;再一次短按触摸,灯灭。多次短按,依此循环。灯光点亮或关灭时,无亮度缓冲。
C、长按触摸(触摸持续时间大于550ms),可实现灯光无级亮度调节。一次长按触摸,灯光亮度逐渐降低,松开时停在当时的亮度,若长按时间超过3 秒钟,则灯光亮度达到最低后不再变化;再一次长按触摸,灯光亮度逐渐升高,松开时停在当时的亮度,若长按时间超过3 秒钟,则灯光亮度达到最高后不再变化。多次长按,依此循环。最低亮度的PWM 信号占空比为2%,最高亮度为100%。
d、点击触摸和长按触摸可在任何时候随意使用,相互之间功能不受干扰和限制。
f、带亮度记忆不带亮度缓冲的LED 触摸无级调光功能。即在电源不断电的情况下,每次短按触摸关灯时的亮度会被记忆保存,下次触摸开灯时会以此亮度作为初始亮度。开灯后第一次调光的方向由之前记忆的亮度值来决定,若记忆亮度值大于50%,则向下调光;若记忆亮度值小于50%,则向上调光。初始上电或断电后重新上电,第一次开灯的初始亮度固定为88%亮度,第一次调光的方向固定为向下调光
