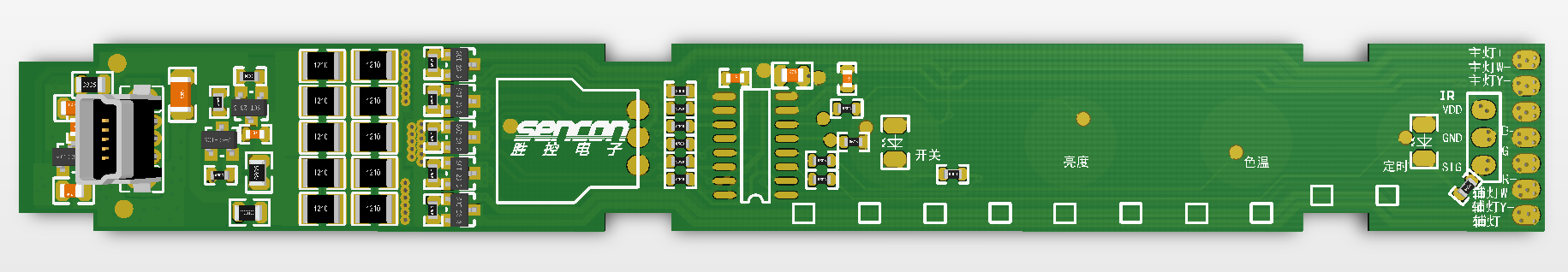

升压恒流台灯电路板

5档调光调色台灯:升压恒流台灯、5V、4.5W、、12键触摸 I. 产品综述: 恒流LED台灯,无频闪,混色,可色温调节。 II. 产品应用范围 适合室内照明,台灯。12VDC2A电源适配器,总功率...
咨询热线:13539034688

产品介绍

5档调光调色台灯:升压恒流台灯、5V、4.5W、、12键触摸
I. 产品综述:
恒流LED台灯,无频闪,混色,可色温调节。

II. 产品应用范围
适合室内照明,台灯。12VDC2A电源适配器,总功率6.5W。

III. 产品特点
无频闪,恒流,夜光模式下1小时自动关机,白光、黄光、混光都是五档调光。
板载两个USB充电接口,两个USB端子的自动分配总电流2A。
DC板载无线模块供电电源:5V2A
IV. 产品测试数据、参数特性:


0.530A 白灯 功率:6.5W 误差:±5%
0.532A 黄灯 功率:6.6W 误差:±5%

电流、功率参数
V. 主要元器件及参数说明:
主要元器件(不写型号):IC
PCB尺寸厚度、整体高度:厚度1.2mm
VI. 规格、功能、操作详述
1、 按开机键后,开机按键背光指示灯亮,白灯亮12%,再按开机键所有灯和指示灯灭。
2、 灯光模式有2种,单组模式混光模式,开机默认是单组模式,按切换按键可以切换模式,混光模式时切换按键背光灯亮(切换模式有功能记忆)
3、 单组模式时 白色的五个档和黄色五个档可以独立调光,五档调光“一档12%、二档35%、三档55%、四档80%、五档100%”,但是调白光时黄光灭,黄光档位背光灯全灭;调黄光时白灯灭,白光档位背光灯全灭。
档位指示灯说明:一档时1档背光灯亮,二档时1、2档背光灯亮,三档时1、2、3档背光灯亮,四档时1、2、3、4档背光灯亮,五档时1、2、3、4、5档背光灯亮。
4、 混光模式时,默认为黄色第3档、白色也是第3档,可自由调节1到5档的 黄光和白光。
混光的档位与单组模式占空比不一样:1档10%,2档20%,3档30%,4档40%,5档50%
5、 夜光模式,开机的状态下,合上后(磁控开关闭合)就进入夜光模式,黄灯亮12%,白灯灭掉,磁控开关断开后恢复之前状态。夜光模式运行1小时后自动到关机状态
6、 调光的变化是渐变的变亮变暗。两组PWM频率是15KHz
